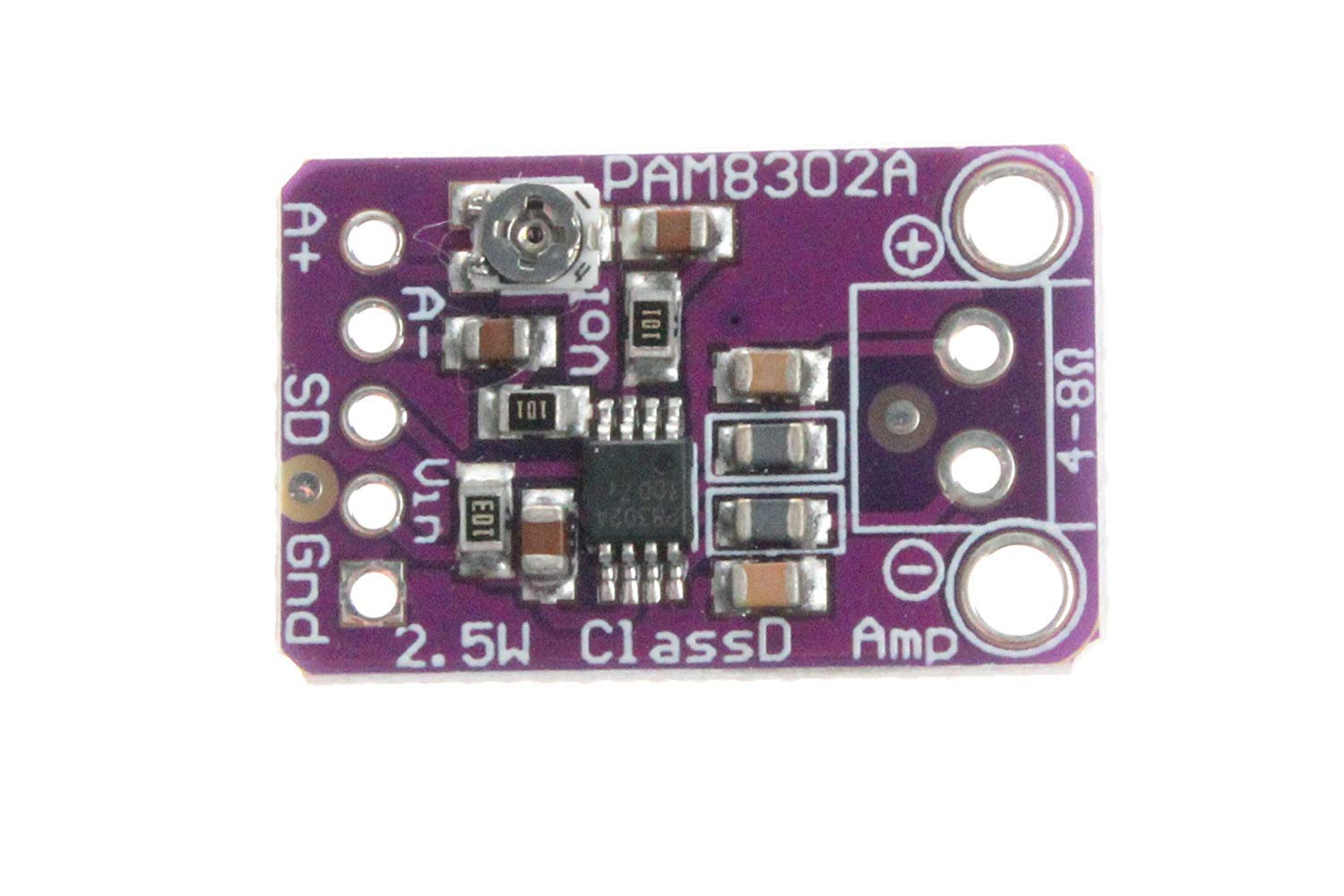

ARCELI 2 pezzi PAM8302 scheda di sviluppo Amplificatore di potenza audio classe D da 2,5 W a canale singolo

Tensione: 5,5 Volt
Produttore: ARCELI
Tensione massima di alimentazione: 5,5 Volt (CC)
Tensione minima di alimentazione: 2 Volt (CC)
Tipo di montaggio: Montaggio su superficie

- Questo piccolo amplificatore mono è sorprendentemente potente, in grado di erogare fino a 2,5 Watt in altoparlanti con impedenza da 4-8 ohm. All'interno del chip miniaturizzato c'è un controller di classe D, in grado di funzionare da 2.0 V-5.5 VDC.
- Poiché l'amplificatore è di classe D, è molto efficiente (oltre il 90% di efficienza quando si utilizza un altoparlante da 8Ω a oltre mezzo Watt), rendendolo perfetto per progetti portatili e alimentati a batteria. Ha una protezione termica e da sovracorrente, ma a malapena possiamo dire che è diventato caldo. C'è anche un potenziometro per il volume in modo da poter regolare il volume sulla scheda in giù rispetto al guadagno di 24dB predefinito.

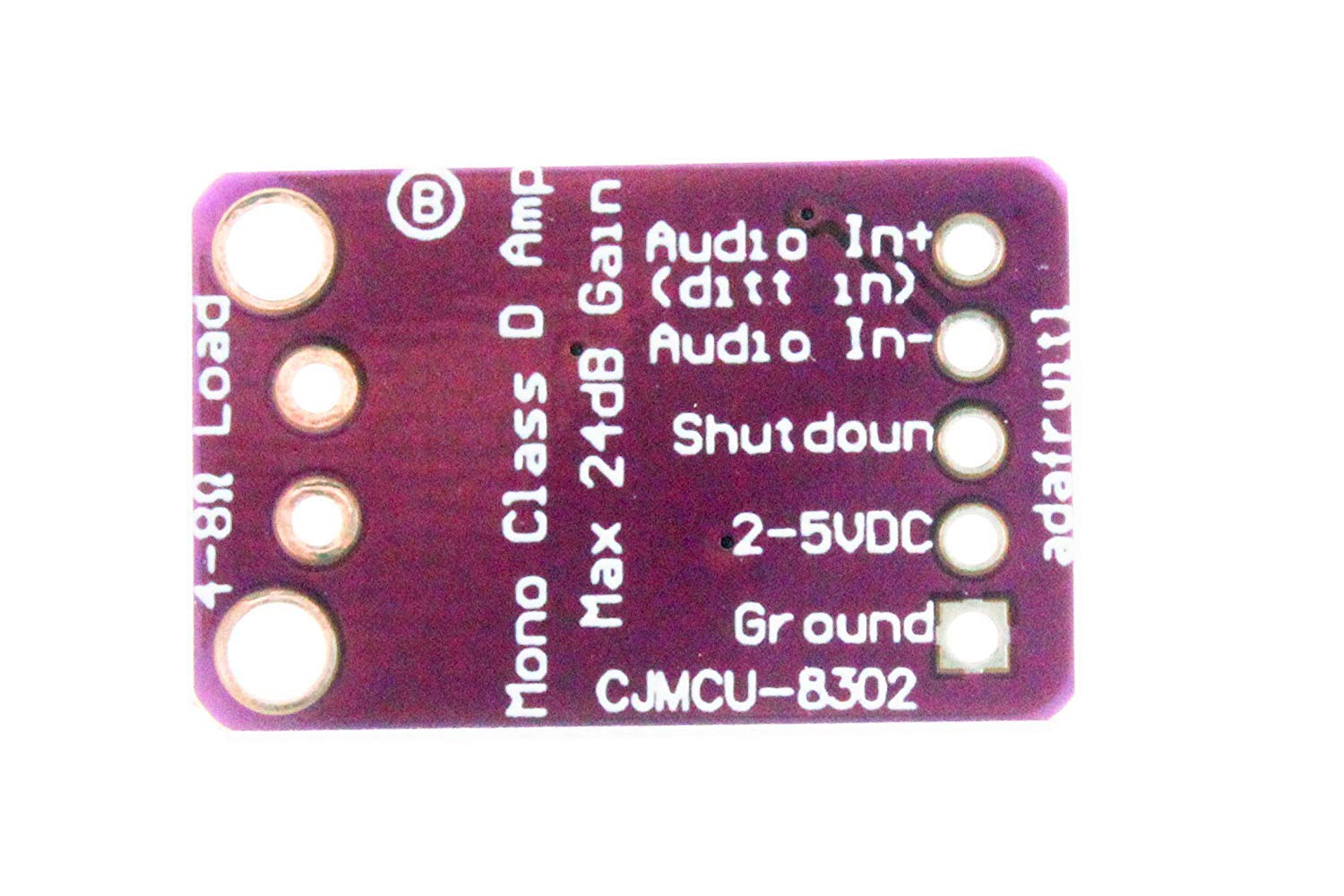

- Gli ingressi A + e A- dell'amplificatore passano attraverso condensatori da 1.0uF, quindi sono completamente "differenziali" - se non si dispone di uscite differenziali, legare semplicemente il pin Audio a terra.
- L'uscita è "Bridge Tied" - ciò significa che i pin di uscita si collegano direttamente ai pin dell'altoparlante, nessuna connessione a massa. L'uscita è un PWM ad onda quadra 250KHz ad alta frequenza che viene quindi "mediato" dalla bobina dell'altoparlante - le alte frequenze non vengono ascoltate. Tutto quanto sopra significa che non è possibile collegare l'uscita a un altro amplificatore, dovrebbe guidare direttamente gli altoparlanti.

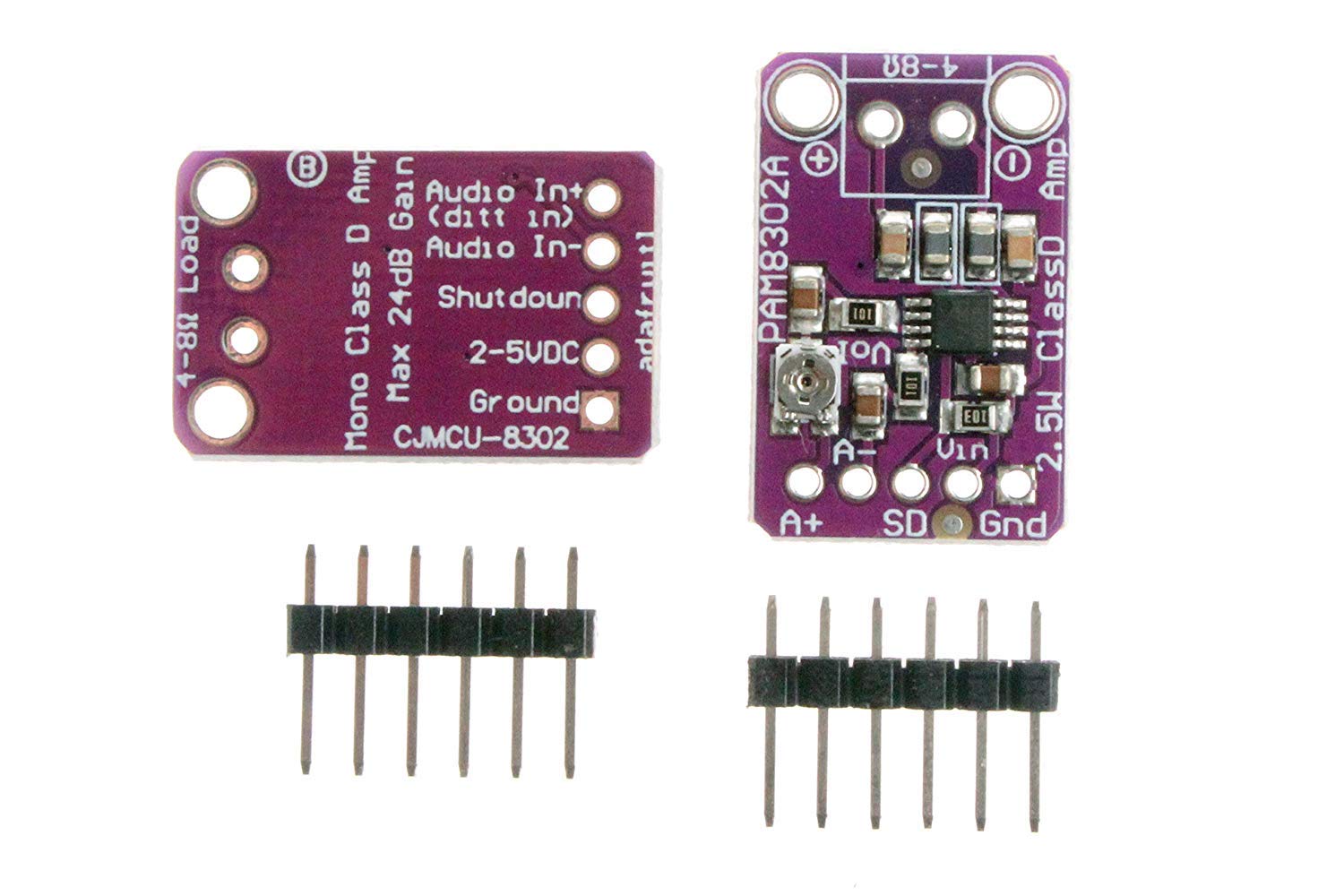

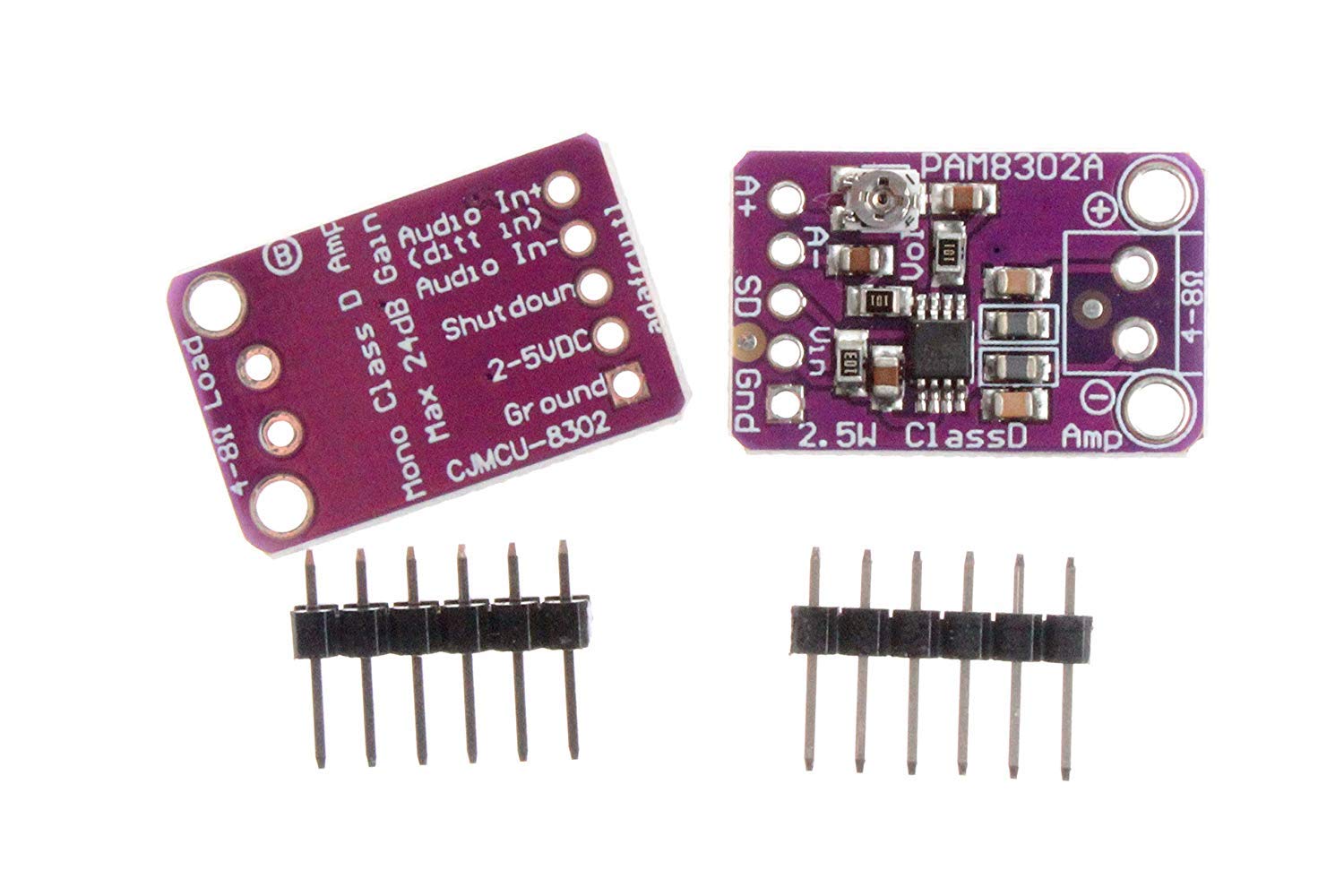

- Viene fornito con una scheda di sblocco completamente assemblata e testata. Includiamo anche l'intestazione per inserirla in una breadboard e blocchi a vite da 3,5 mm in modo da poter facilmente collegare / staccare il diffusore. Sarai pronto per il rock in 15 minuti! L'altoparlante non è incluso, utilizzare un altoparlante a 4 ohm o maggiore impedenza.
